工作電壓5V的TVS瞬態抑制二極管有很多，熱銷型號有：PESD5V0S1BA、PESD5V0V1BB、PESD5V0U1UB、GBLC05C、PESD5V0S1BA等等。接下來，TVS廠家東沃電子（DOWOSEMI）重點要介紹的是5V電壓PESD5V0V1BB。PESD5V0V1BB是雙向TVS二極管，符合IEC 61000-4-2 (ESD)標準，空氣放電±30kV，接觸放電±30kV，是手機、數碼相機、音頻播放器和許多其他便攜式應用程序理想的靜電保護器件。

查看東沃電子PESD5V0V1BB雙向TVS二極管產品手冊可知：

1）TVS管PESD5V0V1BB特點

低電容15pF典型值
低漏電流nA級
低工作電壓
符合IEC 61000-4-2 (ESD) 抗擾度測試：空氣放電：±30kV接觸放電：±30kV
符合IEC61000-4-5（Lighting）8A（8/20μs）
符合ROHS標準
包裝：SOD-523

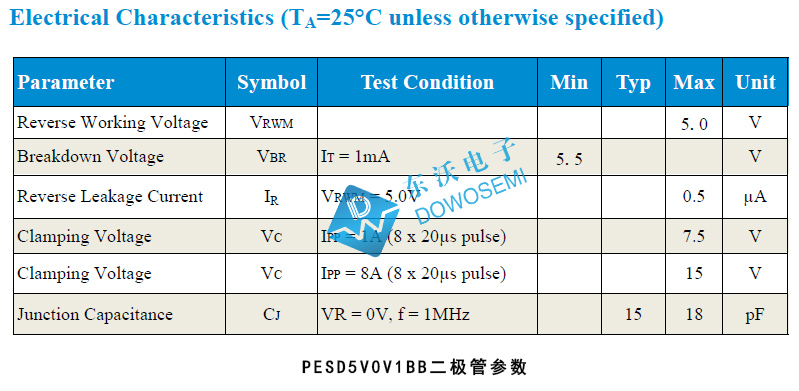

2）TVS管PESD5V0V1BB參數

峰值脈沖功率Peak Pulse Power (8/20μs)：120W
峰值脈沖電流Peak Pulse Current (8/20μs)：8A
工作電壓Reverse Working Voltage：5V
擊穿電壓Breakdown Voltage：5.5V
漏電流Reverse Leakage Current：0.5uA
鉗位電壓Clamping Voltage：15V
絲印標識Device Marking Code：5B

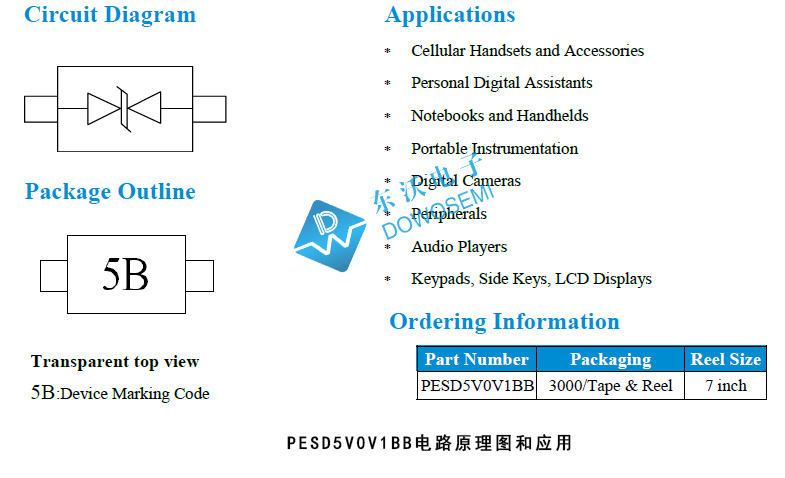

3）TVS管PESD5V0V1BB應用和電路原理圖

功率120W電壓5V封裝SOD-523的雙向TVS二極管PESD5V0V1BB主要應用于：手機及配件、筆記本電腦和手持設備、便攜式儀器、數碼相機、外圍設備、音頻播放器、鍵盤、側鍵、LCD顯示器等等產品中。有關TVS管PESD5V0V1BB的電路原理圖，如下圖所示：
